Fabriquer son Système Aquaponique à Lit de Culture : Le Guide Étape par Étape

3 Étapes de Fabrication

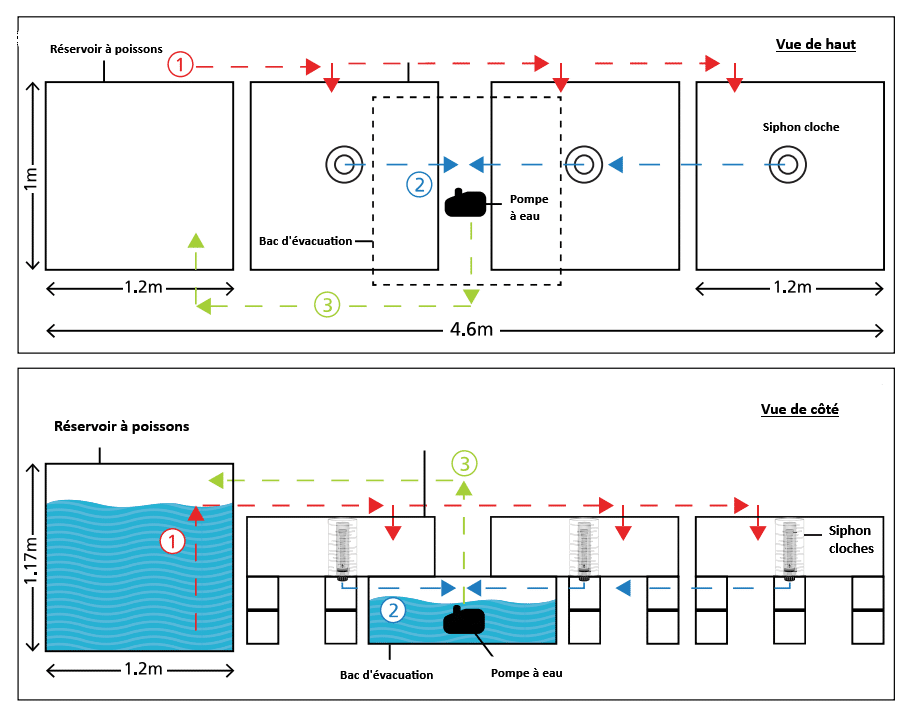

Voici les schémas de circulation de l’eau du système à lit de culture en vue de côté et vue du dessus 👇 :

1) En rouge, la circulation de l’eau par gravité, du réservoir des poissons vers les lits de culture.
2) En bleu, la circulation de l’eau des lits de culture vers le bac d’évacuation via le siphon cloche.
3) En vert, la circulation de l’eau à travers la pompe à eau, du bac d’évacuation vers le réservoir des poissons.

Préalablement, choisissez l’emplacement de votre système aquaponique, vous aurez besoin d’environ 5 m² au sol.
L’emplacement doit avoir une bonne exposition au soleil 🌞, être positionné sur une surface plane et avoir un accès proche à l’eau 🚰 et à l’électricité⚡.

1. Installer le réservoir à poissons

Retirez les deux barres métalliques du haut de la cage qui encadre le réservoir IBC (1) afin de libérer le réservoir IBC.
Les barres sont souvent vissées et peuvent donc être dévissées avec une visseuse (2) ou à la main avec un tournevis (3) ou une clé allen. Si vous n’avez pas de quoi dévisser les barres, vous pouvez les couper avec la meuleuse d’angle.

Une fois que les deux barres sont enlevées, vous sortez le réservoir en plastique de sa cage et dessinez au marqueur, sur le dessus de l’IBC, un carré en traçant des traits à 5 cm de chaque bord (4).
Ensuite, avec la meuleuse d’angle, découpez l’intérieur du carré (5) afin d’ouvrir votre réservoir IBC et retirer le dessus (6).
Vous pouvez conserver le dessus et le transformer plus tard en couvercle pour votre réservoir à poissons.
Maintenant que vous avez accès à l’intérieur, vous lavez l’IBC au savon et laissez sécher 24 h (7).

Sur un côté de votre réservoir IBC vous tracez l’emplacement de votre évacuation d’eau à 12 cm du haut et 12 cm du bord le plus proche (8). Vous percer un trou avec la scie à cloche (diamètre 57 mm).
Vous insérez votre joint uniseal de 50 mm dans le trou percé (10).

L’évacuation d’eau du réservoir à poissons est composée de :
Deux longueurs de tuyau PVC de (50 mm) combinées avec un coude PVC (50 mm) et un coupleur droit en PVC (50 mm) (11).
▶️Le tuyau PVC (50 mm) qui est placé horizontalement au fond du réservoir doit être coupé partiellement avec des fentes d’une largeur de 2-3 mm. Utilisez la meuleuse d’angle (12). Cela permettra aux particules solides d’être aspirées par le tuyau tout en empêchant les poissons de sortir.
▶️À l’extrémité du tuyau horizontal, vous placez un embout PVC de 50 mm.
▶️Positionnez une courte longueur de tuyau PVC (50 mm) à travers le joint uniseal et placez-y un coude PVC (50 mm) qui descend vers l’intérieur de l’IBC. Vous rattachez ce coude à l’extrémité de la longueur verticale (11).
▶️Pour finir, percez un petit trou (2-3 cm) dans le coude en PVC (50 mm) au niveau du joint uniseal (13).
⚠️ Ce petit trou est très important, car il évite la formation d’un appel d’air dans le tuyau qui viderait le réservoir à poissons en cas de panne d’électricité ou de dysfonctionnement de la pompe à eau.

2. Préparer le Lit de Culture

Afin de préparer le lit de culture, vous avez besoin des 2 IBC restants.
Le premier IBC servira à créer deux lits de cultures et le second IBC fournira le bac d’évacuation (ou puisard) et un troisième lit de culture.
Pour cela, commencez par retirer le réservoir IBC de sa cage métallique, comme vu à la première étape (1,2,3).

2.1 Les deux premiers lits de culture

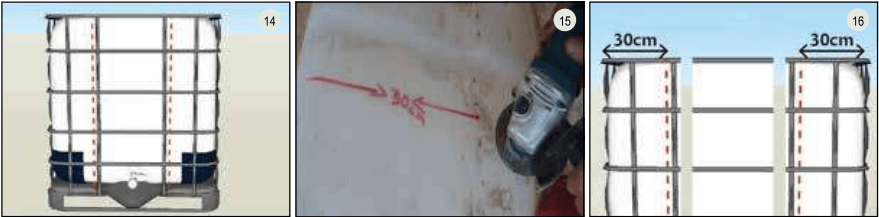

Pour créer les deux lits de cultures, placez un IBC debout (14) et tracez au marqueur deux lignes à 30 cm de chaque côté (15, 16). Découper bien droit en suivant les lignes afin de découper deux bacs de 30 cm de hauteur chacun.
Lavez au savon chacun des deux bacs et laissez-les sécher pendant 24 h.

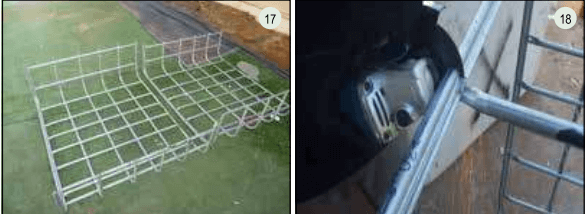

Conservez la cage métallique afin d’en faire un renfort pour votre bac, qui une fois plein d’eau et de substrat en aura besoin (17).
Pour cela, coupez les extrémités de la cage métallique sur 30 cm (sur le même modèle que la figure précédente) (16) avec la meuleuse d’angle (18).

Une fois les deux structures de métal découpées, placez-les à plat au sol (17).

Pour chaque structure, prenez les planches en bois et découpez :
▶️ 4 longueurs de 104 cm
▶️ 1 longueur de 42 cm
▶️ 1 longueur de 48 cm

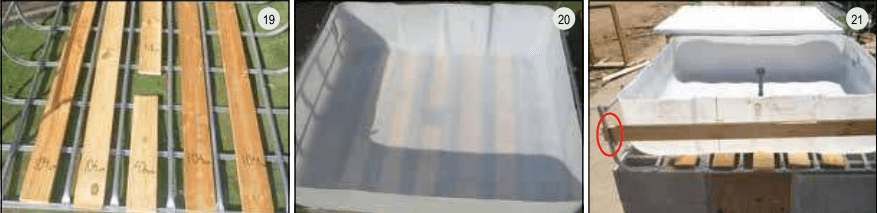

Et placez vos planches comme sur l’image n°19 (les 4 longueurs de 104 cm à gauche et à droite et les deux demi-longueurs au milieu sans les rejoindre).
Le rôle des planches est de maintenir le lit de culture parfaitement horizontal afin que le siphon cloche puisse fonctionner correctement.

Ensuite, placez les lits de cultures lavés et séchés sur la structure métallique (20).
Pour finir, rajoutez des planches entre la structure de métal et les deux bords de votre lit de culture, non soutenus par la structure de métal (21).

2.2 Le puisard et le troisième lit de culture

Prenez le dernier réservoir IBC et tracez une ligne verticale à 30 cm du bord le plus proche (22).
Découpez votre réservoir en deux, la partie de 30 cm de hauteur servira de troisième lit de culture, tandis que la partie de 70 cm de hauteur servira de puisard (bac d’évacuation) (23).
Lavez les deux réservoirs au savon et laissez-les sécher 24 h.

Pour le troisième lit de culture, suivez les mêmes instructions que pour la création des deux premiers.

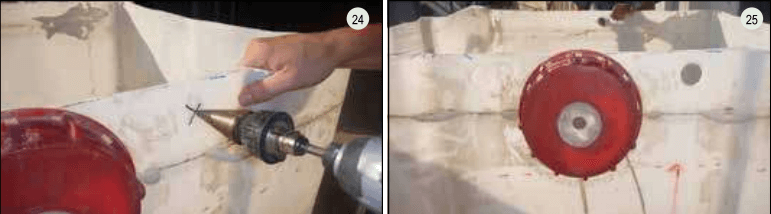

Pour la fabrication du puisard, percez trois trous ; deux d’un côté et le troisième trou du côté opposé (essayez de percer les trous vers le milieu du bac). Les trous sont à percer à environ 3 cm du haut du bac, avec le foret conique (25 mm de diamètre) (24, 25).
Plus tard, vous y ferez passer trois tuyaux PVC (25 mm) pour l’évacuation des lits de culture.

2.3 Assemblage des lits de culture et du puisard

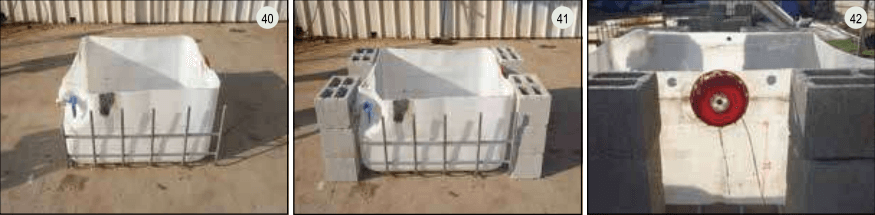

Premièrement, placez le puisard à sa place et encadrez-le avec 12 parpaings, 6 de chaque côté, comme sur l’image n°41.
Prenez garde de ne pas obstruer les trois trous de 25 mm percés à l’étape précédente (42). Le côté avec l’unique trou de 25 mm doit être orienté vers le réservoir à poissons et le premier lit de culture. Le côté avec les deux trous de 25 mm doit être orienté vers les deux lits de culture restant.

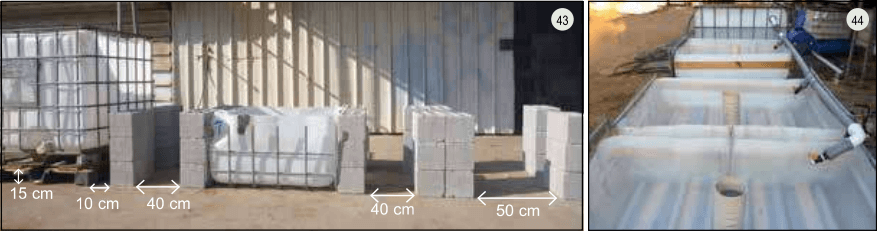

Placez les parpaings restants et le réservoir à poissons par rapport au puisard et selon les distances décrites sur l’image n°43 :
▶️ Le réservoir à poissons est surélevé de 15 cm par rapport au sol (utilisez des matériaux solides comme des parpaings, car une fois rempli, il pèsera plus d’une tonne).

Placez ensuite les lits de culture vide au dessus des piles de parpaing (44). Assurez vous que la structure est solide et que les bacs sont à niveau par rapport au sol en utilisant un niveau à bulle. Sinon, ajustez les hauteurs jusqu’à parvenir à un niveau droit 📏.

3. Raccord du système

🧑‍🌾 L’avis de Robin : Pour cette partie dans laquelle vous allez raccorder les différents éléments entre eux, n’hésitez pas à lubrifier les extrémités de vos tuyaux avec un lubrifiant naturel (huile d’olive ou autre) afin de faciliter votre travail.

3.1 Le réservoir à poissons avec les lits de culture

Pour cette partie, vous aurez besoin du matériel suivant :

▶️ Un passe paroi PVC type B 25 mm (*3)
▶️ Un robinet PVC 25 mm (*3)
▶️ Un embout/bouchon PVC 50 mm (*3)
▶️ Un coude PVC 50 mm (*2)
▶️ Un connecteur PVC en « T » 50 mm (*2)
▶️ Un coupleur droit PVC 50 mm (*3)
▶️ 150 cm de tuyau PVC 50 mm
▶️ 85 cm de tuyau PVC 50 mm

Si on revient à la fin de notre première étape, on a laissé un embout de tuyau PVC (50 mm) dépasser de l’extérieur de notre réservoir à poissons.

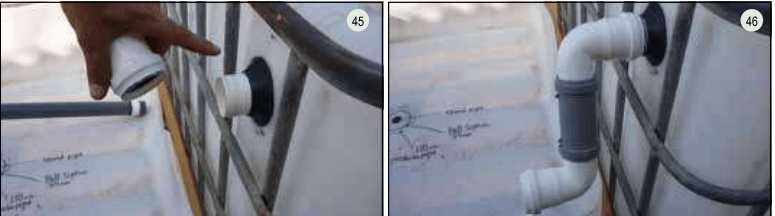

Prenez un autre coude PVC (50 mm) et connectez-le à ce tuyau PVC sortant du joint uniseal (45).
Ensuite, connectez un coupleur droit (50 mm) et un autre coude PVC (50 mm) à ce coude PVC sortant de votre réservoir à poissons (46).
Le bas de votre coude PVC doit être à la même hauteur que le haut de votre lit de culture.

Sur chaque lit de culture, on utilise un robinet afin de contrôler le débit du flux d’eau entrant.

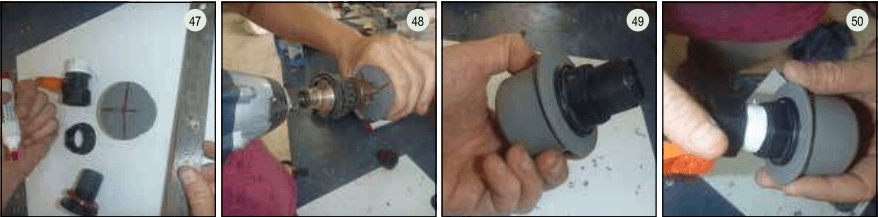

Pour fabriquer votre robinet, prenez un embout/bouchon PVC (50 mm) et percez un trou de 25 mm de diamètre (47) avec le foret à cône (48).
Insérez un passe paroi PVC type B, 25 mm dans le trou et serrez bien l’extrémité avec la clé à molette (49) pour assurer l’étanchéité.
Ensuite, appliquez le ruban téflon autour du filetage de l’extrémité mâle et vissez le robinet.
L’opération est à réaliser trois fois, car il y a un robinet pour chaque lit de culture.

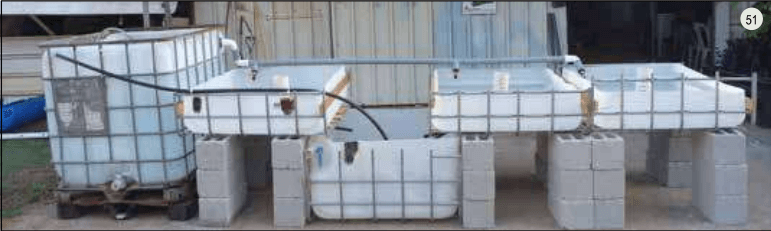

À partir du coude PVC (50 mm) qui sort du réservoir à poissons, vous faites suivre votre tuyau PVC (50 mm) pour alimenter chacun des lits de culture comme sur l’image ci-dessous (51).
Pour cela, vous avez besoin d’assembler sur le coude PVC, un connecteur en « T » (50 mm), puis les 150 cm de tuyau PVC (50 mm), à nouveau un connecteur en « T » (50 mm), suivi de la longueur de 85 cm de tuyau PVC (50 mm) et un dernier coude PVC (50 mm) pour terminer.
À chaque extrémité (les deux connecteurs en « T » et le dernier coude PVC) se déversant dans les lits de cultures, vous pouvez visser votre embout muni de son robinet afin de réguler le débit d’eau🚰.
💡Si la longueur n’est pas suffisante, vous pouvez rajouter un coupleur droit PVC (50 mm).

3.2 Les lits de culture avec le puisard

L’évacuation de l’eau des lits de culture se fait à travers un siphon cloche. Je vous invite à aller sur la page dédiée à la fabrication du siphon cloche pour récupérer le guide de fabrication de la FAO.
Dans ce guide, l’évacuation des trois lits de culture est faite avec un siphon cloche afin de permettre un effet de marée.

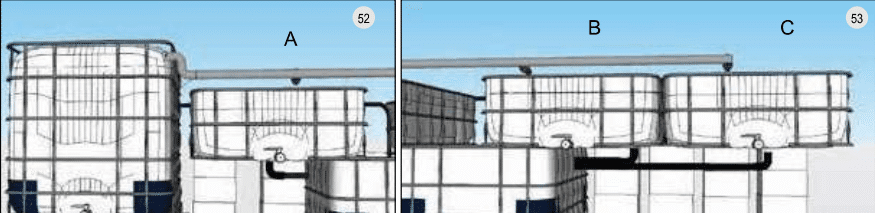

Sur l’image n°52 et 53, les trois lits de culture sont numérotés A, B et C (52,53).

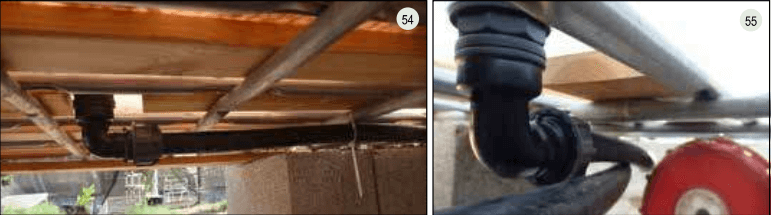

Pour l’évacuation de l’eau du lit de culture A, vous avez besoin de 60 cm de tuyau PVC (25 mm) à connecter au coude PVC (25 mm) sous le lit de culture (54) et à faire passer dans le trou du puisard percé à l’étape 2.2.

Pour l’évacuation de l’eau des lits de culture B et C, le principe est le même.
Vous avez besoin d’un mètre de tuyau PVC (25 mm) pour relier le lit de culture B et le trou percé dans le puisard à l’étape 2.2, et de deux mètres de tuyau PVC (25 mm) pour relier le lit de culture C au puisard.

Afin de maintenir les tuyaux PVC au fond de chaque lit de culture, vous pouvez utiliser les colliers de serrage (54).

3.3 Le puisard avec le réservoir à poisson

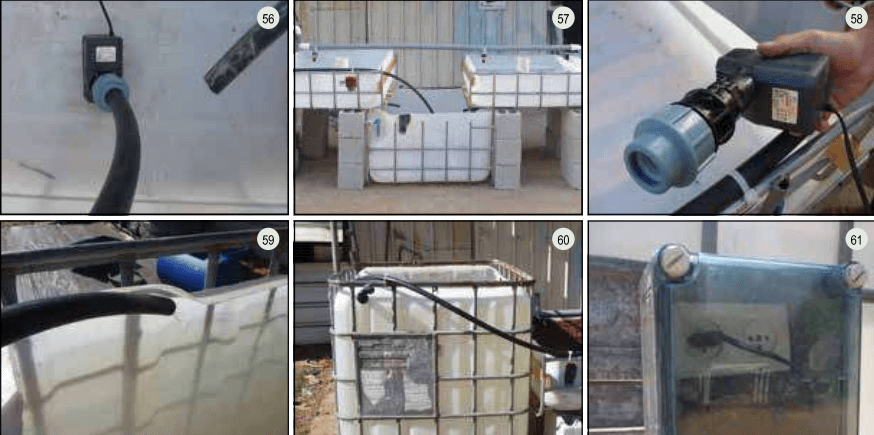

Prenez la pompe à eau submersible et attachez-y un tuyau souple (25 mm) avec un connecteur droit PVC (25 mm) (56).
Prenez une longueur de tuyau polyéthylène souple (25 mm) suffisante pour aller de la pompe à eau, située au fond du puisard, jusqu’au réservoir à poissons et attachez le tuyau au réservoir à poissons (et au lit de culture qu’il traverse) avec des colliers de serrage (57, 60).
⚠️ Il est recommandé d’utiliser le moins possible de connecteurs, coude qui pourrait entraver le bon fonctionnement de la pompe à eau
Vous pouvez maintenant installer votre prise électrique d’extérieur à un endroit sûr, plus haut que le niveau d’eau et à l’abri du soleil, afin d’y brancher votre pompe à eau (61).

4. Test du système

Maintenant que votre système aquaponique à lit de culture est fini, il vous reste à le tester.
Avant d’y ajouter le substrat, commencez par remplir votre système d’eau et faire fonctionner la pompe afin d’identifier d’éventuelles fuites.

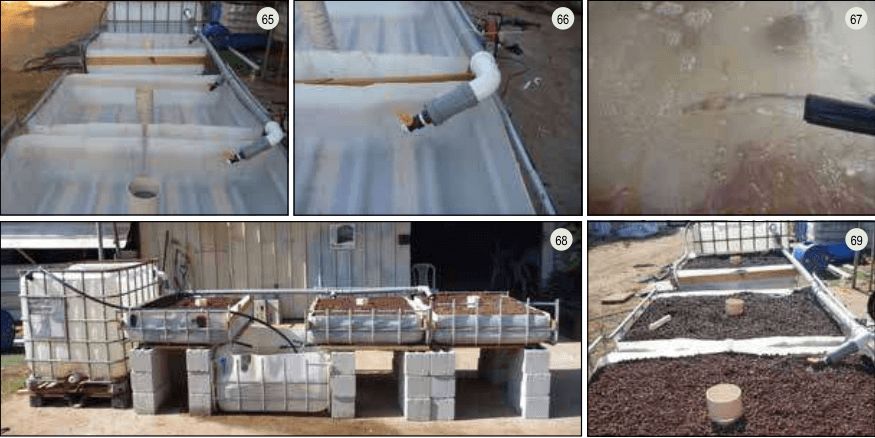

Si vous en voyez, corrigez immédiatement le problème. Vous pouvez resserrer les raccords, ajouter du téflon et régler le débit de vos robinets. (62-67)

Une fois que vous avez constaté que votre système ne fuit pas, que l’eau s’écoule dans tous les bacs au bon débit, que vos siphons cloches se déclenchent correctement… vous pouvez ajouter le substrat dans vos lits de culture (laissez 2-3 cm d’espace entre le haut du substrat et le rebord du lit de culture pour faciliter sa manipulation) (69).

Voilà, votre système à lit de culture DIY est terminé ! Félicitation 👍.

Je vais effectuer le même travail de rédaction pour les autres systèmes (NFT et à radeaux flottants) pour ceux que ça intéresse.

Vous noterez qu’il est tout à fait possible de coupler les systèmes entre eux, en prenant quelques précautions comme dimensionner correctement la pompe à eau et conserver un équilibre entre la masse de poissons et la surface de culture ☺️.
